Résistances


1.Résistance d’un résistor

1.1  Quel est l’effet de l’introduction d’une résistance dans un circuit ?

Quand la résistance du circuit augmente,  l'intensité du courant diminue.
Une résistance "gêne" le passage du courant.

1.2 Valeur d’une résistance

Une résistance est exprimée en ohm ( symbole Ω )

La valeur de la résistance d'un résistor est repérée grace à un code de couleurs

On la mesure avec un multimètre employé en ohmmètre placé en dérivation sur la résistance (hors circuit!)

1. 3 Association de résistors

a) Résistors en série :

Des résistances placées en série sont équivalentes à une seule résistance :


    série : Req = R1 + R2

remarque : la résistance équivalente d'une association série est toujours plus grande que la plus grande des résistances



b ) Résistors en parallèle ( en dérivation ):

Des résistances placées en dérivation sont équivalentes à une seule résistance :


dérivation :

ou :
remarque : la résistance équivalente d'une association dérivation est toujours plus petite que la plus petite des résistances

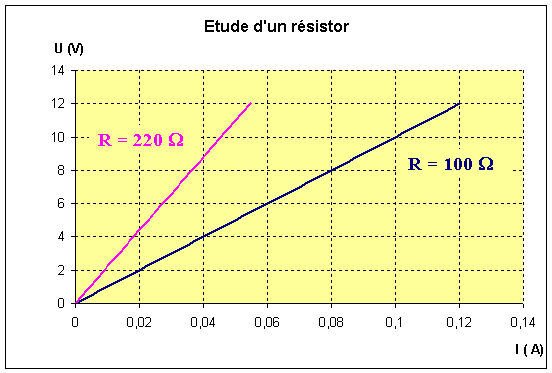

1. 4 Vérification de la loi d'Ohm :


La courbe obtenue est une droite passant par l'origine; elle représente une "fonction linéaire".

 Conclusion: Pour un résistor, U et I sont toujours proportionnels.

Loi d'Ohm pour un résistor :

U = R × I


2. Résistance d’une lampe

En alimentant une lampe sous sa tension nominale , le courant qui circule va échauffer le filament (c'est la loi de Joule ). Si la température du filament est très élevée , il va émettre de la lumière.


Pour visualiser la caractéristique d’une lampe sur un ordinateur, on utilise l’interface CASSY qui va transformer des grandeurs analogiques (tension, intensité de courant) en grandeurs numériques comprises par l’ordinateur. (pour apprendre à se servir de CASSY)

Montage

Réaliser le montage ci-contre avec le générateur éteint.

Courbe:

Cette courbe est-elle une droite , comme pour un résistor ?

Non, donc la lampe ne se comporte pas comme un résistor

Peut-on écrire, pour une lampe, U = R.I, comme pour un résistor ? Conclure.

Pour une lampe, il n'y a pas de relation simple entre U et I.
U et I ne sont pas proportionnels.

pour aller plus loin...
Au début ( U < 1V environ), la pente de la courbe est faible, donc la résistance de la lampe est faible. Quand la lampe brille, le filament est chaud et sa résistance augmente vite ( les électrons ont des difficultés à se frayer un chemin..
